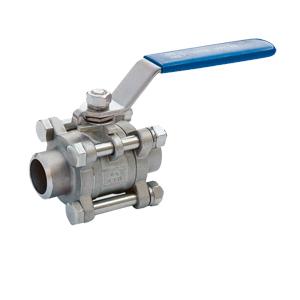

- Q61F三片式對焊球閥
- 693
我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多三片式對焊球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！
三片式對焊球閥產品介紹：
Q61F三片式對焊球閥適用於PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式對焊球閥工作原理：
一、開啟過程
1、在關閉位置，球體受閥杆的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。
3、閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥杆提升到極限位置，球體旋轉到全開位置。
二、關閉過程
1、關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和球體同時旋轉90°。
3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最後幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
三片式對焊球閥產品特征：
☆公稱壓力：1.6-6.4MPa
☆適用穩定範圍：-20～232℃～350℃
☆適用介質：水、油、氣及某些腐蝕性液體(W。O。G)
☆螺紋類型：G。NPT。BSPT。BSP。DI259/2999
三片式對焊球閥主要零件材料:
|
號NO. |
零件名稱 |
材質 | |
|
不鏽鋼 |
碳鋼 | ||
|
1 |
閥體 |
不鏽鋼CF8M |
碳鋼WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
閥蓋 |
不鏽鋼CF8M |
碳鋼WCB |
|
4 |
球體 |
不鏽鋼SS316 |
不鏽鋼SS304 |
|
5 |
閥杆 |
不鏽鋼SS316 |
不鏽鋼SS316 |
|
6 |
螺母 |
不鏽鋼SS304 |
FCD45 |
|
7 |
墊圈 |
不鏽鋼SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
10 |
閥杆螺母 |
不鏽鋼SS304 |
B7 |
|
11 |
墊圈 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
12 |
填料壓蓋螺母 |
不鏽鋼SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不鏽鋼SS304 |
B8 |
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
|
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
