- 閘閥
- 磨輪快速調節閥
- MT81Y

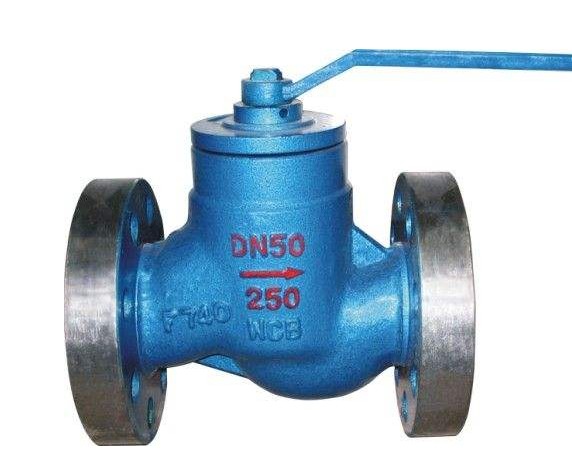

- MT81Y磨輪快速調節閥
- 475
MT型磨輪式流量調節閥是我公司引進國外先進技術並經精心研製開發成功的最新一代流量調節閥。它的原理是兩塊各帶有二個圓孔的磨輪作相對旋轉運動,通過改變介質的流通截麵積而進行調節流量。
該調節閥較之傳統形式的調節閥有著諸多的優點。傳統形式的調節閥一般采用螺紋閥杆升降式結構,調節流量費時耗力,閥瓣易堵易卡,關閉不嚴,使用壽命短等缺陷。而該調節閥從“關閉”至“全開”隻需旋轉90度角度就可實現,而且一對磨輪的工作密封平麵始終緊貼在一起,操作起來輕鬆快捷,絕不會引起振動和發出噪聲。每當閥門開閉一次,還能將殘留在工作密封麵上的汙垢徹底地清除一次,對於帶狀雜物、泥沙、長纖維等也不例外,能避免了雜物進入兩個工作密封麵之間而損傷密封麵。
該調節閥采用精密而簡練的設計思路,使得整隻閥門隻有十多個零件組成。其關鍵零件“磨輪”選用了耐磨損、耐腐蝕的優質材料製作,能大幅度地提高使用壽命。目前它已廣泛地應用到石油、化工、電力、製藥等各個工業領域。
MT型磨輪式流量調節閥產品的主要特點如下:
●結構簡單●操作快捷
●工作可靠●使用壽命長
●流量調節特性好
工作原理
工作原理請參看下圖,介質流體從閥門的進口端進入閥腔內,假設閥門正處在“關閉”狀態,見圖所示,兩磨輪上的節流孔處於垂直相向位置,流道被完全堵死;隨後當手柄開始轉動一定的銳角角度,並通過閥杆的連接傳遞,使動磨輪也隨之轉動了一個銳角,這時兩個磨輪的相對位置就形成了見圖(b)所示,工作麵上的流道為兩個月牙孔,流體通過兩個月牙孔被分成兩股支流,以後再合並為一股流從閥門的出口處流出。調節流量的大小也就是使手柄在90°角度之間任意轉動,以改變由兩塊動、靜磨輪組成的流道流通麵積的大小來實現的,其工作麵上流道變化的全過程就似天體月亮的圓缺變化的模樣,當手柄繼續轉至“全開”位置時,流道被完全打開,工作麵上的流道截麵好像兩顆滿月的月亮,見圖所示。另釋,閥門在工作中,流體對磨輪產生了一定的壓力,使得動靜磨輪始終緊貼一起,更加強了工作麵的密封效果,就在逆流工況時,也具有良好的密封性能。
|
公稱口徑
(mm) |
公稱壓力(MPa) |
D |
K |
C |
n |
d |
L |
|
20 |
10-25 |
130 |
89 |
25.5 |
4 |
22 |
220 |
|
32-42 |
140 |
95 |
32 |
4 |
22 |
260 | |
|
25 |
1-4 |
125 |
89 |
17.5 |
4 |
18 |
180 |
|
10-25 |
150 |
101.5 |
29 |
4 |
26 |
240 | |
|
32-42 |
160 |
108 |
35 |
4 |
26 |
260 | |
|
32 |
10-25 |
160 |
111 |
29 |
4 |
26 |
260 |
|
32-42 |
185 |
130 |
38.5 |
4 |
29.5 |
280 | |
|
40 |
10-25 |
180 |
124 |
32 |
4 |
29.5 |
280 |
|
32-42 |
205 |
146 |
44.5 |
4 |
32.5 |
320 | |
|
50 |
1-4 |
165 |
127 |
22.5 |
8 |
18 |
260 |
|
10-25 |
215 |
165 |
38.5 |
8 |
26 |
320 | |
|
32-42 |
235 |
171.5 |
51 |
8 |
29.5 |
340 | |
|
65 |
10-25 |
245 |
190.5 |
41.5 |
8 |
29.5 |
360 |
|
公稱口徑 |
公稱壓力(MPa) |
D |
d |
L |
|
20 |
10-32 |
38 |
19 |
210 |
|
25 |
10-32 |
42 |
22 |
210 |
|
32 |
10-32 |
49 |
29 |
210 |
|
40 |
10-32 |
60 |
35 |
230 |
|
50 |
10-20 |
73 |
45 |
300 |
|
25-32 |
80 |
45 |
300 |
|
公稱口徑 |
公稱壓力(MPa) |
D |
d |
L1 |
L2 |
|
20 |
10-32 |
38 |
19 |
100 |
100 |
|
25 |
10-32 |
42 |
22 |
110 |
110 |
|
50 |
10-32 |
73 |
45 |
130 |
130 |
|
25-32 |
80 |
45 |
130 |
