產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 調節閥
- 智能溫度調節減溫閥
- QZ-ZWP

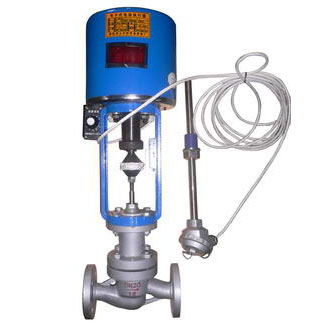

- QZ-ZWP智能溫度調節減溫閥
- 327
上一個:電子式電動小流量調節閥 下一個:大口徑智能電動調節閥
QZ-ZWP智能溫度調節減溫閥無需外加能源,利用被調介質自身能量實現溫度自動調節的執行器產品,公稱壓力PN16、40、64;溫度調節範圍從0~270°C;溫度控製器連接頭為G1″外螺紋;法蘭標準:PN16、40按GB9113—88;PN64按JB79.2—94 , PN16為凸麵法蘭; PN40、65為凹麵法蘭,閥體為凹麵。
QZ-ZWP智能溫度調節減溫閥主要零件材料
|
閥體 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波紋管 |
1Cr18Ni9Ti |
|
|
溫包 |
H62 |
1Cr18Ni9Ti |
|
毛細管 |
H62 |
1Cr18Ni9Ti |
|
接頭 |
35 |
1Cr18Ni9Ti |
QZ-ZWP智能溫度調節減溫閥主要技術參數和性能指標
|
公稱通徑DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
公稱壓力PN(Mpa) |
1.6 4.0 | |||||||||||||
|
額定流量係數(KV) |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
雙座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 | |
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 | |
|
額定行程(mm) |
|
6 |
8 |
10 |
14 |
20 |
35 | |||||||
|
允許最大壓差(Mpa) |
1.6 |
1.5 |
0.5 | |||||||||||
|
溫度調節範圍(℃) |
0~70、50~120、100~170、150~220、200~270 | |||||||||||||
|
調節精度(%) |
±5 | |||||||||||||
|
允許超載值(℃) |
分別為上述溫度調節範圍上限加50 | |||||||||||||
|
使用環境溫度(℃) |
-40~+80 | |||||||||||||
|
安裝接頭(M) |
G1 | |||||||||||||
|
毛細管長度(M) |
3、5 | |||||||||||||
|
允許泄漏量 |
硬密封(1/h) |
雙座、套筒:5×10-3×閥額定容量(II級)單座:10-4×閥額定容量(IV) | ||||||||||||
|
軟密封(m1/min) |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 | |
