• 通用閥門

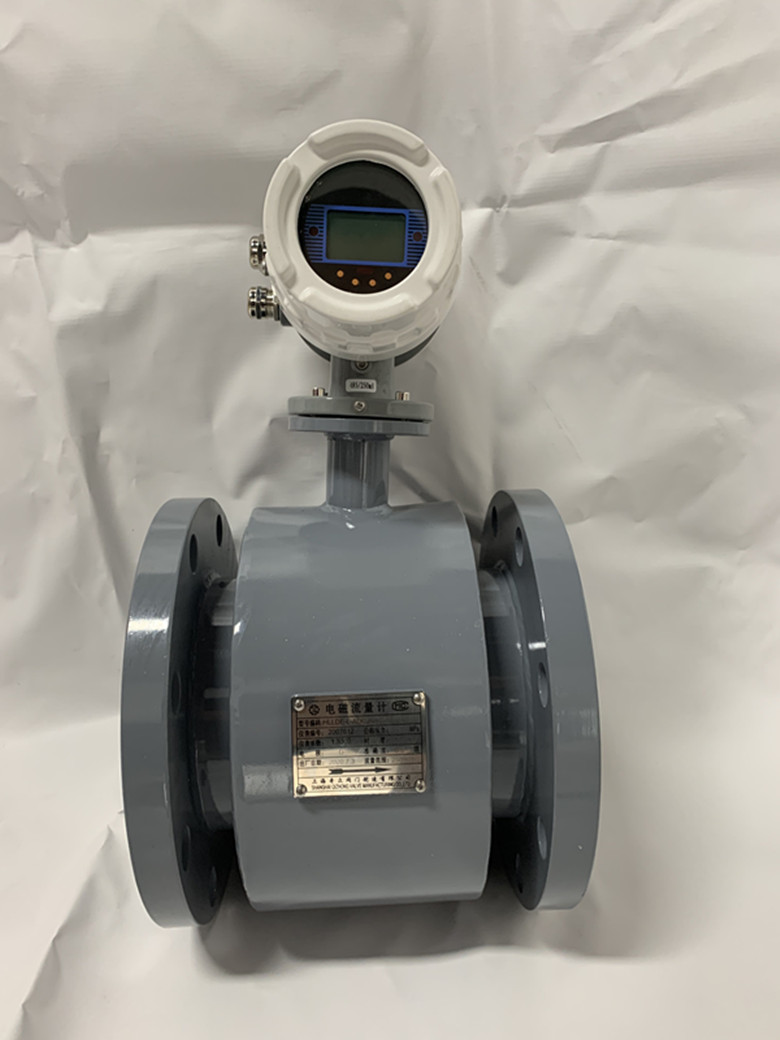

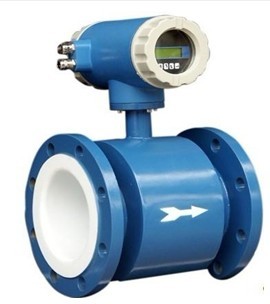

• 一體式智能電磁流量計
• HLLDE-M-ADCJNBCBC-GADIE
• HLLDE一體式智能電磁流量計
• 266

HLLDE-M-ADCJNBCBC-GADIE一體式智能電磁流量計主要用以測量各種酸、堿、鹽溶液，紙漿、泥漿等任何導電性液體，或液固兩相介質的體積流量。可與顯示、記錄儀表、積算器或調節器配套，用來對流量進行檢測、積算、調節和控製。在化工、礦冶、給排水、汙水處理、食品、造紙、製糖、港口疏浚等部門得到廣泛應用。不適用於不導電液體、氣體和蒸汽的測量。HL-LDE一體式智能電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構，進一步保證了測量精度並且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。一體式智能電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，一體式智能電磁流量計傳感器感應電壓信號與平均（jun1）流速呈線性關係，因此測量精度高。一體式智能電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。一體式智能電磁流量計由於感應電壓信號是在整個充滿磁場的空間中形成的，是管道載麵上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。傳感器部分隻有內襯和電極與被測液體接觸，隻要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
HLLDE-M-ADCJNBCBC-GADIE一體式智能電磁流量計產品特點：
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
在現場可以根據用戶實際需要在線修改量程。
極強的抗腐蝕能力，幾乎可測任何導電液體
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響
抗幹擾力強，幾乎不受外界幹擾
儀表內部無任何阻流部件，無壓損，屬於節能型儀表
直管段要求低，可在線標定
具有自檢和自診斷功能，方便檢修
在現場可根據用戶實際需要在線修改量
含中、英文菜單操作，使用方便，操作簡單，易學易懂；
HLLDE-M-ADCJNBCBC-GADIE一體式智能電磁流量計工作原理：
HL-LDE一體式智能電磁流量計的工作原理是基於法拉第電磁感應定律。在HL-LDE一體式智能電磁流量計中，測量管內的導電介質相當於法拉第試驗中的導電金屬杆，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
如何正確選型：
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。
◆收集數據
1.被測流體成份
2.最大流量、最小流量
3.最高工作壓力
4.最高溫度、最低溫度
◆被測流體必須具備一定的導電性，導電率>5μS/CM

實際最高工作壓力必須小於流量計的額定工作壓力。
最高工作溫度和最低溫度必須符合流量計規定的溫度要求。
確定是否有負壓情況存在。
您可以根據上表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符，應進行縮管或擴管。
若管道進行縮管，應考慮由於縮管引起的壓力損失是否會影響工藝流程。
從產品價格考慮，可以選擇較小口徑的電磁流量計，相對減少投資。
測潔淨水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當地提高流速，3－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電極地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。
HLLDE-M-ADCJNBCBC-GADIE一體式智能電磁流量計的正確接線
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多餘的電纜卷在一起，應將多餘電纜剪掉，並重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
一體式智能電磁流量計的接線：
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多餘的電纜卷在一起，應將多餘電纜剪掉，並重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
