產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 氣動防爆球閥
- Q641
- Q641-氣動防爆球閥
- 107
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641-氣動防爆球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、Q641-氣動防爆球閥產品概述:

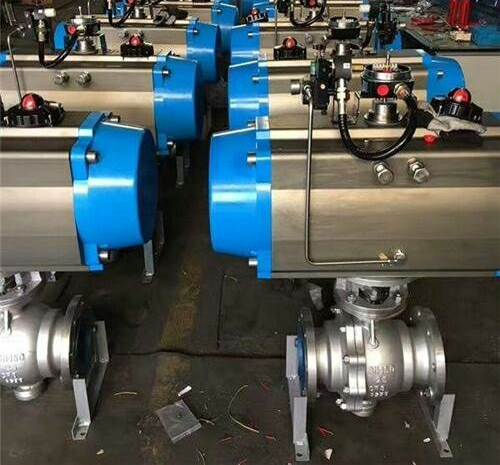

FB氣動球閥由球體、氣動執行機構(雙作用/單作用)、防爆限位開關、防爆電磁閥、空氣過濾器等組成。配以減壓閥及0.4-0.7MPa氣源可實現開關操作,並送出二對無源觸點信號指示閥門的開關。氣動球閥執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障,氣動球閥將按控製係統的要求自動處於開啟或關閉的位置。氣動球閥可廣泛應用於石油,化工、環保、冶金、電力、化纖、教學設備、輕工、製藥、造紙、高壓設備等工業自動控製。
二、Q641-氣動防爆球閥氣動球閥產品特點:
1、氣動球閥主要結構由氣動執行器和閥門連接,安裝防爆電磁換向閥,電壓AC220V或AC380V,接上5kgf/cm2左右壓力的氣源即可控製閥門,適用於易燃易爆場合。
2、引進歐洲技術開發生產的浮動球閥,是所有閥類中流阻zui小的一種,開關迅速方便,隻要球體轉動90°就完成了全開或全關動作,實現快速啟閉。
3、雙向密封,密封性能好。閥座采用聚四氟乙烯材料。由於浮動球閥的球體是浮動的,在介質壓力作用下,球體能向出口端方向產生一定的位移並緊壓在出口端的密封麵上,而且密封力隨著介質壓力的增加而增大。閥杆采用防吹出和防靜電結構設計。
4、上法蘭采用ISO5211執行機構安裝平台。方便安裝電動、氣動執行器,節省安裝空間。
三、Q641-氣動防爆球閥氣動球閥主要技術參數:
四、Q641-氣動防爆球閥氣動球閥詳細參數:
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641-氣動防爆球閥產品,請您根據Q641-氣動防爆球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q641-氣動防爆球閥產品概述:
FB氣動球閥由球體、氣動執行機構(雙作用/單作用)、防爆限位開關、防爆電磁閥、空氣過濾器等組成。配以減壓閥及0.4-0.7MPa氣源可實現開關操作,並送出二對無源觸點信號指示閥門的開關。氣動球閥執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障,氣動球閥將按控製係統的要求自動處於開啟或關閉的位置。氣動球閥可廣泛應用於石油,化工、環保、冶金、電力、化纖、教學設備、輕工、製藥、造紙、高壓設備等工業自動控製。
二、Q641-氣動防爆球閥氣動球閥產品特點:
1、氣動球閥主要結構由氣動執行器和閥門連接,安裝防爆電磁換向閥,電壓AC220V或AC380V,接上5kgf/cm2左右壓力的氣源即可控製閥門,適用於易燃易爆場合。
2、引進歐洲技術開發生產的浮動球閥,是所有閥類中流阻zui小的一種,開關迅速方便,隻要球體轉動90°就完成了全開或全關動作,實現快速啟閉。
3、雙向密封,密封性能好。閥座采用聚四氟乙烯材料。由於浮動球閥的球體是浮動的,在介質壓力作用下,球體能向出口端方向產生一定的位移並緊壓在出口端的密封麵上,而且密封力隨著介質壓力的增加而增大。閥杆采用防吹出和防靜電結構設計。
4、上法蘭采用ISO5211執行機構安裝平台。方便安裝電動、氣動執行器,節省安裝空間。
三、Q641-氣動防爆球閥氣動球閥主要技術參數:
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4MPa | |
| 閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) |
| 閥芯形式 | “O”型球形閥芯 | |
| 連接形式 | 法蘭、焊接、螺紋 | |
| 密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |
| 流量特性 | 近似快開特性 | |
| 控製方式 | 開關兩位控製、4-20mA模擬量控製 | |
| 配置執行機構 | GT、SR、ST、AT、AW係列單雙作用氣動執行器 | |
| 可調範圍 | DN15-65 | DN80-300 |
| 250:1 | 350:1 | |
| 泄漏量 | 軟密封:零泄漏;硬密封:≤額定流量的10-5 | |
| 適用溫度 | 密封麵 | |
| PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
四、Q641-氣動防爆球閥氣動球閥詳細參數:
| 公稱通徑DN(mm) | 主要尺寸 | 法蘭尺寸 | ||||||||||
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641-氣動防爆球閥產品,請您根據Q641-氣動防爆球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
