- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 氣動夾套保溫球閥
- BQ641F
- BQ641F-氣動夾套保溫球閥
- 105
上一個：氣動超短型保溫球閥 下一個:電動保溫球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BQ641F-氣動夾套保溫球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

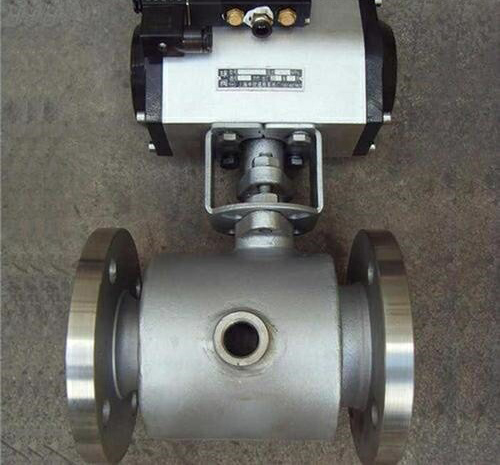

一、BQ641F-氣動夾套保溫球閥產品簡介：
具有良好的保溫保冷特性，且閥門的通徑與管徑一致，介質呈直線流動，阻力小，zui適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。可根據用戶需要往夾套中注入蒸氣、導熱油、冷卻水、冷氣等，使整個閥門升溫或降溫達到所需要的溫度，防止介質結晶。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
產品特點：
1、由於采用整體式結構，因而電動保溫球閥比一般球閥更小，重量更輕，且無外漏，密封性能良好。
2、夾套采用碳素鋼管或304管焊接比鑄造的更加耐壓牢固。
3、整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的zui高壓力為1.0MPa。
4、即使外界溫度降到零度以下，該閥仍操作靈活保證管道能斷開，其優點是一般控製閥門所沒有的。
氣動執行機構：
采用新型ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
技術參數和性能：
外形尺寸：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BQ641F-氣動夾套保溫球閥產品，請您根據BQ641F-氣動夾套保溫球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、BQ641F-氣動夾套保溫球閥產品簡介：
具有良好的保溫保冷特性，且閥門的通徑與管徑一致，介質呈直線流動，阻力小，zui適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。可根據用戶需要往夾套中注入蒸氣、導熱油、冷卻水、冷氣等，使整個閥門升溫或降溫達到所需要的溫度，防止介質結晶。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
產品特點：
1、由於采用整體式結構，因而電動保溫球閥比一般球閥更小，重量更輕，且無外漏，密封性能良好。
2、夾套采用碳素鋼管或304管焊接比鑄造的更加耐壓牢固。
3、整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的zui高壓力為1.0MPa。
4、即使外界溫度降到零度以下，該閥仍操作靈活保證管道能斷開，其優點是一般控製閥門所沒有的。
氣動執行機構：
采用新型ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧複位式 | 公稱通徑 | DN15～200mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不鏽鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 304/316/316L不鏽鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（橡膠O型圈） | 球體材質 | 304/316/316L不鏽鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PPL | |
| 動作範圍 | 0～90°±5° | 溫 度 | PPL≤300℃ |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 適用介質 | 重油、膠類、巧克力等易凝固介質 |
| GTD110～GTD350/ATD52～270 G1/4″ | |||
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 重量輕、密封性能好、保溫保冷 |
外形尺寸：
| 公稱通徑DN | L | L1 | H | D | D1 | 執行器型號 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 僅供參考 |
| 15 | 130 | 130 | 182 | 95 | 65 | ATD-52 |
| 20 | 140 | 140 | 186 | 105 | 75 | ATD-63 |
| 25 | 150 | 140 | 208 | 115 | 86 | ATD-63 |
| 32 | 165 | 170 | 212 | 136 | 100 | ATD-75 |
| 40 | 180 | 170 | 269 | 146 | 110 | ATD-75 |
| 50 | 200 | 186 | 295 | 160 | 125 | ATD-83 |
| 65 | 220 | 254 | 306 | 180 | 145 | ATD-92 |
| 80 | 250 | 254 | 329 | 195 | 160 | ATD-105 |
| 100 | 280 | 296 | 384 | 215/230 | 180/190 | ATD-125 |
| 125 | 320 | 384 | 420 | 245/270 | 210/220 | ATD-140 |
| 150 | 360 | 501 | 440 | 280/300 | 240/250 | ATD-160 |
| 200 | 400 | 533 | 506 | 335/360 | 295/310 | ATD-190 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BQ641F-氣動夾套保溫球閥產品，請您根據BQ641F-氣動夾套保溫球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
