產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 止回閥

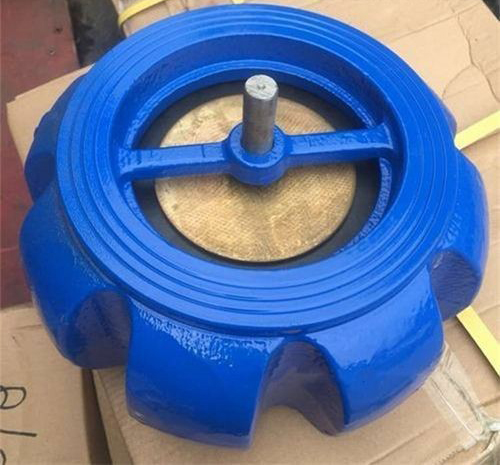

- 南瓜對夾止回閥
- H71X-16
- H71X-16-南瓜對夾止回閥
- 134
上一個:黃銅法蘭消聲止回閥 下一個:南瓜止回閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H71X-16-南瓜對夾止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一.H71XH71X-16-南瓜對夾止回閥原理作用:
止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝於水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,並且介質自下而上流動,旋啟式止回閥安裝位置不受限製,通常安裝於水平管路,但也可以安裝於垂直管路或傾料管路上。注意:止回閥隻允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截斷介質的正常流動。
二. H71X H71X-16-南瓜對夾止回閥主要性能、規範:
三.H71X南瓜型止回閥主要零件材料:
四.H71X 南瓜型止回閥主要尺寸及重量:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H71X-16-南瓜對夾止回閥產品,請您根據H71X-16-南瓜對夾止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一.H71XH71X-16-南瓜對夾止回閥原理作用:
止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝於水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,並且介質自下而上流動,旋啟式止回閥安裝位置不受限製,通常安裝於水平管路,但也可以安裝於垂直管路或傾料管路上。注意:止回閥隻允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截斷介質的正常流動。
二. H71X H71X-16-南瓜對夾止回閥主要性能、規範:
公稱壓力 | 實驗壓力 | 工作壓力 | 適用溫度 | 適用介質 | |
| 強度 | 密封 | ||||
| 1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |
三.H71X南瓜型止回閥主要零件材料:
| 零件名稱 | 閥體、閥蓋、閥瓣 | 密封墊 | 閥軸、壓蓋 | 彈簧 |
| 材料 | 鑄鐵/球墨鑄鐵 | 丁腈橡膠 | 黃銅 | 不鏽鋼 |
四.H71X 南瓜型止回閥主要尺寸及重量:
公稱通經 DN(mm) | 尺寸 | 重量 (kg) | |||
| L | D | D | 螺栓 | ||
| 40 | 71 | 105 | 85 | 4-M16×150 | |
| 50 | 71 | 127 | 105 | 4-M16×150 | |
| 65 | 88 | 139 | 120 | 4-M16×150 | |
| 80 | 89 | 152 | 135 | 8-M16×160 | |
| 100 | 107 | 172 | 155 | 8-M16×190 | |
| 125 | 131 | 225 | 185 | 8-M16×230 | |
| 150 | 140 | 232 | 210 | 8-M20×240 | |
| 200 | 180 | 286 | 265 | 12-M20×260 | |
| 250 | 222 | 350 | 320 | 12-M22×310 | |
| 300 | 265 | 430 | |||

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H71X-16-南瓜對夾止回閥產品,請您根據H71X-16-南瓜對夾止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
