產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 止回閥
- 蝶式對夾止回閥
- H76W
- H76W-蝶式對夾止回閥
- 90
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H76W-蝶式對夾止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

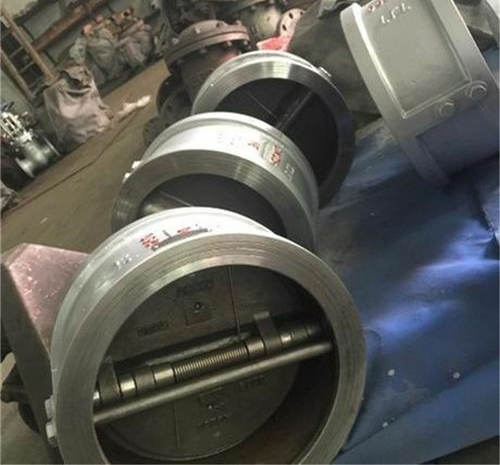

一、H76W-蝶式對夾止回閥產品概述：
的雙閥瓣結構采用彈簧負荷閥瓣，懸掛在中*垂直的銷軸上。閥門開啟時，流體作用的合力在閥瓣密封表麵中*處，而起著反作用的彈簧支架力的作用點位於閥瓣麵中xin的位置，使得閥瓣根部首先開啟。
二、H76W-蝶式對夾止回閥產品特點：
1、閥體結構長度尺寸小、剛性好。
2、使用性能安全可靠，抗幹擾性好。
3、達到完全密封，水壓試驗泄漏量為零。
4、體積小、重量輕、結構緊湊、便於維護。
5、因速閉作用，可防止介質倒流，消除水錘作用強。
6、安裝方便，可在水平、垂直兩個方向的管路上安裝。
7、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
三、H76W-蝶式對夾止回閥工作原理：
蝶板為兩個半圓，且采用彈簧強製複位，由於扭彈簧的作用力通常閥門是關閉的，當流體正向流動時，流體的壓力使得碟片繞鉸鏈轉動，閥門打開。一旦流體流動停止，由於彈簧的作用，在倒流前閥門就已關閉。
四、H76W-蝶式對夾止回閥連接尺寸：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H76W-蝶式對夾止回閥產品，請您根據H76W-蝶式對夾止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、H76W-蝶式對夾止回閥產品概述：
的雙閥瓣結構采用彈簧負荷閥瓣，懸掛在中*垂直的銷軸上。閥門開啟時，流體作用的合力在閥瓣密封表麵中*處，而起著反作用的彈簧支架力的作用點位於閥瓣麵中xin的位置，使得閥瓣根部首先開啟。
二、H76W-蝶式對夾止回閥產品特點：
1、閥體結構長度尺寸小、剛性好。
2、使用性能安全可靠，抗幹擾性好。
3、達到完全密封，水壓試驗泄漏量為零。
4、體積小、重量輕、結構緊湊、便於維護。
5、因速閉作用，可防止介質倒流，消除水錘作用強。
6、安裝方便，可在水平、垂直兩個方向的管路上安裝。
7、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
三、H76W-蝶式對夾止回閥工作原理：
蝶板為兩個半圓，且采用彈簧強製複位，由於扭彈簧的作用力通常閥門是關閉的，當流體正向流動時，流體的壓力使得碟片繞鉸鏈轉動，閥門打開。一旦流體流動停止，由於彈簧的作用，在倒流前閥門就已關閉。
四、H76W-蝶式對夾止回閥連接尺寸：
公稱通徑 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 | ||||||
L | D | L | D | L | D | L | D | L | D | L | D | |
| DN50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 115 | 60 | 122 |
| DN65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 140 | 67 | 147 |
| DN80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 | 76 | 150 | 73 | 157 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H76W-蝶式對夾止回閥產品，請您根據H76W-蝶式對夾止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
