產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 止回閥
- 浮球式襯膠止回閥
- H40J

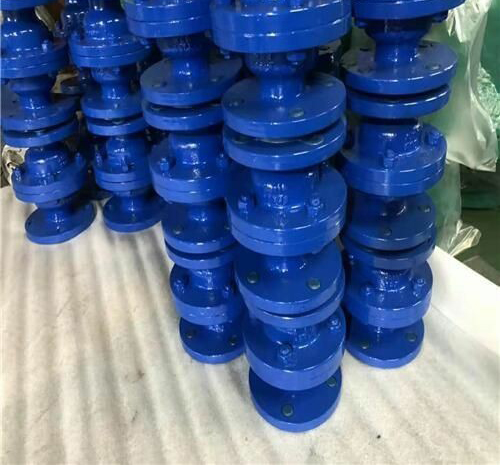

- H40J-浮球式襯膠止回閥
- 103
上一個:升降式襯膠止回閥 下一個:F4襯氟對夾止回閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H40J-浮球式襯膠止回閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、H40J-浮球式襯膠止回閥產品簡介
專用於控製非腐蝕性或般腐蝕性介質,閥體內腔表麵覆有可供選擇的各種橡膠,適用於不同工作溫度和流體管路。止回閥是種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
二、H40J-浮球式襯膠止回閥產品主要性能參數
三、H40J-浮球式襯膠止回閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H40J-浮球式襯膠止回閥產品,請您根據H40J-浮球式襯膠止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、H40J-浮球式襯膠止回閥產品簡介
專用於控製非腐蝕性或般腐蝕性介質,閥體內腔表麵覆有可供選擇的各種橡膠,適用於不同工作溫度和流體管路。止回閥是種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
二、H40J-浮球式襯膠止回閥產品主要性能參數
| 浮球襯膠止回閥型號 | 公稱壓力PNMPa | 試驗壓力PsMPa | 浮球襯膠止回閥適用介質 | 工作溫度℃ | |
| 殼體試驗 | 密封試驗 | ||||
| -6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體 J.一般腐蝕性流體 Fs.強酸、堿及各種有機溶劑(溶融堿金屬及元素氟除外) | ≤85 ≤150 |
| -10 | 1.0 | 105 | 1.1 |
三、H40J-浮球式襯膠止回閥產品主要結構尺寸
| 公稱通徑 | 浮球襯膠止回閥的標準值 | 參考值 | ||||||||
| DN(mm) | NPS(inch) | H | D | D1 | D2 | f | b | Z-Φd | B | W(kg) |
| PN0.6(MPa) | ||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 |
| 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 |
| 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H40J-浮球式襯膠止回閥產品,請您根據H40J-浮球式襯膠止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
