- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 止回閥
- 904L不鏽鋼止回閥
- H44Y

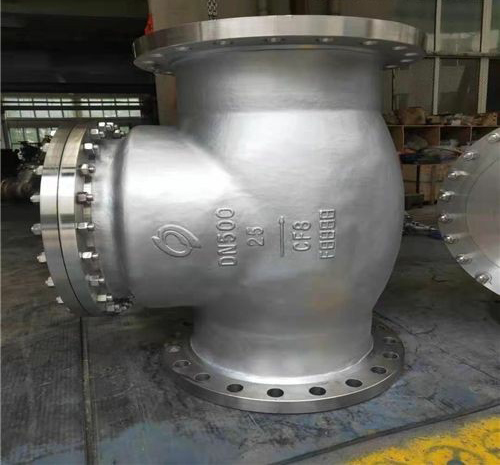

- H44Y-904L不鏽鋼止回閥
- 100
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H44Y-904L不鏽鋼止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、H44Y-904L不鏽鋼止回閥產品簡介
適用於公稱壓力PN1.6～16.0 Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大於閥瓣重力時，閥門打開。當閥後介質壓力作用在閥瓣上的力加上閥瓣自身重力大於閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。904L止回閥具有結構長度短，體積小重量輕，閥瓣關閉快速，水錘壓力小，流道通暢，流體阻力小，水平管道或垂 直管道均可使用，安裝方便，動作靈敏，密封性能好，閥瓣行程短、關閥衝擊力小，簡單緊湊、造型美觀， 使用壽命長、可靠性高，防止介質倒流，自動控製等特點。
二、H44Y-904L不鏽鋼止回閥產品主要特點
1、選材考究，符合國內、外相關標準，材料的全麵質量高。
2、密封副配對先進合理，閥瓣、閥座密封麵采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊麵成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計製造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用於各種壓力、溫度及介質工況。
可按用戶要求設計製造不同結構形式和連接形式的止回閥，為各種設備配套使用。
三、H44Y-904L不鏽鋼止回閥產品主要性能
四、H44Y-904L不鏽鋼止回閥產品的安裝
安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
在管線中不要使止回閥承受重量，大型的止回閥(aetv One-way valve)：應獨立支撐，使之不受管係產生的壓力的影響。
安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
安裝在保溫管道上的各類手動閥門，手柄均不得向下。
閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封麵無滲漏為合格。
四、H44Y-904L不鏽鋼止回閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44Y-904L不鏽鋼止回閥產品，請您根據H44Y-904L不鏽鋼止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、H44Y-904L不鏽鋼止回閥產品簡介
適用於公稱壓力PN1.6～16.0 Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大於閥瓣重力時，閥門打開。當閥後介質壓力作用在閥瓣上的力加上閥瓣自身重力大於閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。904L止回閥具有結構長度短，體積小重量輕，閥瓣關閉快速，水錘壓力小，流道通暢，流體阻力小，水平管道或垂 直管道均可使用，安裝方便，動作靈敏，密封性能好，閥瓣行程短、關閥衝擊力小，簡單緊湊、造型美觀， 使用壽命長、可靠性高，防止介質倒流，自動控製等特點。
二、H44Y-904L不鏽鋼止回閥產品主要特點
1、選材考究，符合國內、外相關標準，材料的全麵質量高。
2、密封副配對先進合理，閥瓣、閥座密封麵采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊麵成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計製造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用於各種壓力、溫度及介質工況。
可按用戶要求設計製造不同結構形式和連接形式的止回閥，為各種設備配套使用。
三、H44Y-904L不鏽鋼止回閥產品主要性能
| 閥體材料 | 公稱壓力 (MPa) | 工作溫度 (℃) | 適用介質 | |
| 碳 鋼 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | ／ | ||
| 不鏽鋼 | P | 1．6-16．0 | ≤200 | 硝酸類 |
| R | ／ | ／ | 醋酸類 | |
| 鉻鎳鈦 耐熱鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 |
| 鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 |
四、H44Y-904L不鏽鋼止回閥產品的安裝
安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
在管線中不要使止回閥承受重量，大型的止回閥(aetv One-way valve)：應獨立支撐，使之不受管係產生的壓力的影響。
安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
安裝在保溫管道上的各類手動閥門，手柄均不得向下。
閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封麵無滲漏為合格。
四、H44Y-904L不鏽鋼止回閥產品主要結構尺寸
| 通徑DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
| H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401 | |||||||||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4一φ14 | 100 | 4 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4一φ14 | 105 | 5．5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4一φ14 | 120 | 6 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4一φ18 | 130 | 12 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4一φ18 | 135 | 14 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4一φ18 | 149 | 18 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8一φ18 | 160 | 27 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8一φ18 | 169 | 36 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8一φ23 | 194 | 50 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8一φ25 | 225 | 75 |
| 120 | 480 | 300 | 250 | 218 | 204 | 30 | 8一φ25 | 255 | 119 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12一φ30 | 305 | 217 |
| 250 | 730 | 445 | 385 | 345 | 313 | 42 | 12一φ34 | 360 | 365 |
| 300 | 850 | 510 | 450 | 408 | 364 | 46 | 12一φ34 | 415 | 310 |
