- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 閘閥
- 316Ti不鏽鋼閘閥
- Z41Y

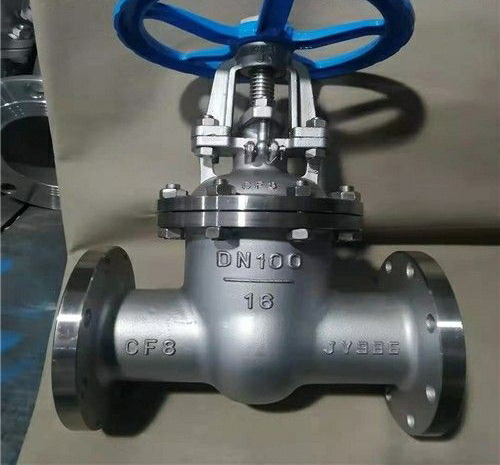

- Z41Y-316Ti不鏽鋼閘閥
- 120
上一個：全通徑閘閥 下一個:310S耐高溫閘閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z41Y-316Ti不鏽鋼閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、Z41Y-316Ti不鏽鋼閘閥產品簡介
的主要材質是1Cr18Ni12Mo2Ti，1Cr18Ni12Mo2Ti主要化學成分是C：≤0.08、Si≤1.00、Mn≤2.00、P≤0.035、S≤0.030、Ni 11.00~14.00、Cr 16.00~19.00、Mo 1.80~2.50、Ti≥0.2~0.70。閘閥是一類直線運動的閥門，它典型地具有一個垂直於工藝物流的平板閉合元件，即它滑動進入物流層而關閉，閘閥結構的簡單化和它大量用於通用和不同壓力工況，使它成為今天使用的普通的湧門之一。它是專門為夾帶有固體、顆粒和粉末的稀槳及冷凍或真空操作設計的，且易於維護和拆卸。閘閥本質上是防火安全的並經常規定用於防火安全操作，因此被廣泛地應用於石油、化工、化肥、 油田、電力等行業。
二、Z41Y-316Ti不鏽鋼閘閥產品設計製造標準
◆設計標準：API 600、ASME B16.34、GB/T 12234、DL/T 531、JB/T3595
◆結構長度：ISO14313/API 6D、ASME B16.10、GB/T 12221、DL/T 53
◆連接標準：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592、DL/T 531、JB/T3595 、JB7490
◆壓力試驗：API 6D、API 600、API 598、GB/T 13927、GB/T 26480、JB/T 9092、JB/T3595
◆壓力與溫度等級：ASME B16.34 、GB/T 9124、JB/T3595 、JB/T74
三、Z41Y-316Ti不鏽鋼閘閥產品主要特點
1、閘板有兩個密封麵，密封麵形成楔形、楔形角隨閥門參數而異， 通常為5°。
2、楔式閘閥的密封原理是靠楔形閘板上兩個密封麵和閥體上兩個 密封麵楔入時的緊密結合，從而達到 密封性能 的。
3、楔式閘閥根據閥杆帶動閘板啟閉方式的不同，可分為明杆閘閥 （升降杆閘閥）和暗杆閘閥（旋轉杆閘閥）。
4、楔式閘閥根據閘板結構形式的不同，可分為彈性閘板閘閥和剛 性閘板閘閥。
5、閥體為鑄造成型，閥體與閥蓋采用螺栓連接，中法蘭采用纏繞 式墊片密封，客戶有特殊要求時也可采用金屬 環連接。
6、通道流暢，流量係數小。密封麵受介質的衝刷和侵蝕小。
7、密封麵采用合金鋼或硬質合金，耐磨、抗擦傷性能好。
8、采用柔性石墨填料，密封可靠，操作輕便靈活。
9、介質流向不受限製，不擾流、不降低壓力。
10、形體簡單， 結構長度短，製造工藝性好，適用範圍廣。 產品主要部件材質
四、Z41Y-316Ti不鏽鋼閘閥產品主要外形尺寸
L H H1 H2 φd0 D D1 D2 C F n-φd
50 250 790 420 840 180 165 125 99 20 3 4-φ18
80 280 910 460 990 200 200 160 132 20 3 8-φ18
100 300 1050 560 1150 250 220 180 156 22 3 8-φ18
150 350 1240 660 1390 320285 240 211 24 3 8-φ22
200 400 1520 810 1720 400 340 295 266 24 3 12-φ22
250 450 1700 930 1950 400 405 355 319 26 4 12-φ26
300 500 1930 1090 2230 450 460 410 370 28 4 12-φ26
350 550 2160 1230 2510 450 520 470 429 30 4 16-φ26
400 600 23301360 2730 500 580 525 48032 4 16-φ30
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z41Y-316Ti不鏽鋼閘閥產品，請您根據Z41Y-316Ti不鏽鋼閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
