- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 對夾式薄型球閥
- Q71F16P

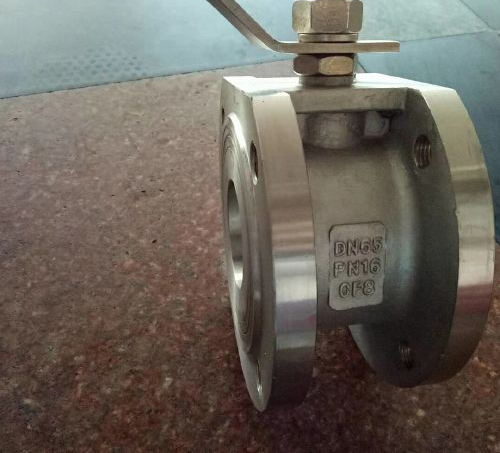

- Q71F16P-對夾式薄型球閥
- 40
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q71F16P-對夾式薄型球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q71F16P-對夾式薄型球閥說明書資料介紹：
Q71F16P-對夾式薄型球閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控製特性。球閥處於完全開啟位置時，閥芯無阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。
用途
廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控製。
特點
防閥杆吹出設計
防靜電設計
壓力平衡孔
自動填料調整設計
高平台執行ISO 5211設計
可選防火設計
閥體整體式結構,通過精密的加工和裝配，球芯由一端裝入後，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。
由於整體式結構的閥體，所以該閥實現了 短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
型號
性能參數
執行標準
設計標準：API 608
結構長度：QB1999
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：GB/T13927
外形尺寸
外形圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q71F16P-對夾式薄型球閥產品，請您根據Q71F16P-對夾式薄型球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q71F16P-對夾式薄型球閥說明書資料介紹：
Q71F16P-對夾式薄型球閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控製特性。球閥處於完全開啟位置時，閥芯無阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。
用途
廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控製。
特點
防閥杆吹出設計
防靜電設計
壓力平衡孔
自動填料調整設計
高平台執行ISO 5211設計
可選防火設計
閥體整體式結構,通過精密的加工和裝配，球芯由一端裝入後，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。
由於整體式結構的閥體，所以該閥實現了 短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
型號
| 材質 | 國標型號 |
| WCB | Q71F-16C,Q71F-25 |
| 304SS | ,Q71F-25P |
| 316SS | Q71F-16R,Q71F-25R |
| 型號 | Q71F-16C | Q71F-25 | Q71F-25P | Q71F-16R | Q71F-25R | ||
| 工作壓力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | 1.6 | 2.5 | |
| 適用溫度（℃） | ≤150 | ≤150 | |||||
| 適用介質 | 無腐蝕性介質 | 腐蝕性介質 | |||||
| 材料 | 閥體、密封瓶帽 | WCB | CF8 | CF3 | |||
| 閥杆 | 2CR13 | 304SS | 316SS | ||||
| 密封圈 | PTFE | ||||||
| 填料 | PTFE | ||||||
設計標準：API 608
結構長度：QB1999
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：GB/T13927
外形尺寸
| 口徑(in") | 1-2 | 3-4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
