奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多TLD971JH10-電動襯膠蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
TLD971JH10-電動襯膠蝶閥產品說明書資料介紹:

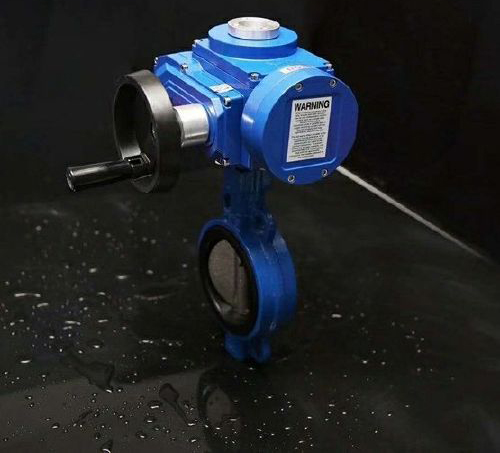

TLD971JH10-電動襯膠蝶閥通過閥杆帶動閥板作0-90°旋轉動作實現開啟和關閉，可以與管道水平/垂直安裝使用。旋轉閥門電動裝置：精小型 Q型普通開關智能開關調節型，廣泛用於火電廠脫硫設備、鋼鐵廠脫硫設備、金屬冶煉鑄造廠脫硫設備、焚燒廠煙氣處理設備、煤化工處理設備等。
結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速
型號編製

TLD	9	7	1	JH	10
①	②	③	④	⑤	⑥	⑦

①、閥門類型：TLD=脫硫蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥
②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動空白=手動
③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式：0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、JH=襯膠+雙相鋼閥板
⑥、壓力等級（PN）：16
⑦、閥體材質：C=碳鋼 P=304不鏽鋼 R=316不鏽鋼未填寫=鑄鐵
結構原理
由閥體、閥杆、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。啟閉件往複回轉90°左右來開啟、關閉或調節介質流量的一種閥門根據需求可以加裝電動氣動液動實現自動控製閥門
用途:
廣泛用於煉鋼廠、金屬鑄造廠、火力發電廠、煤化工、冶金場所、其他類型電廠等需要進行煙氣脫硫脫硝場合均有使用。
特點:
1、根據石膏漿液不同的濃度腐蝕性可以對應選用內件材質，達到有效的使用效果。
2、閥板於閥軸連接內銷式連接，管道介質不會衝蝕到連接部位造成連接部位腐蝕。
3、閥體塗層烤漆技術，防止外界因素造成閥體外部侵蝕。
4、兩端口橡膠密封麵突出球墨鑄鐵法蘭麵，管道安裝時無需額外的橡膠密封墊片。
執行標準:
設計製造：GB/T12238
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
外形連接尺寸

型號	公稱通徑	ΦA	ΦB	C	D	E	F	G	H	I
型號	DN	ΦA	ΦB	C	D	E	F	G	H	I
	50	50	105	43	116	57	-	280	48	61
	65	65	125	46	121	70	-	298	48	61
	80	80	140	46	130	76	-	313	48	61
	100	100	155	52	150	100	50	428	60	75
	125	125	190	56	162	125	50/69	465/495	60	75
	150	150	216	56	190	140	69	538	63	90
	200	200	271	60	215	170	79	618	85	133
	250	250	326	68	250	202	79	685	85	133
	300	300	376	78	300	235	79	768	85	133
	350	325	422	78	350	248	-	-	-	-
	400	375	483	102	360	270	-	-	-	-
	450	425	530	114	400	327	-	-	-	-
	500	475	582	127	430	355	-	-	-	-
	600	575	688	154	517	417	-	-	-	-

外形結構尺寸圖
