產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 水力控製閥
- 電動活塞式空氣調流閥
- TL941X10

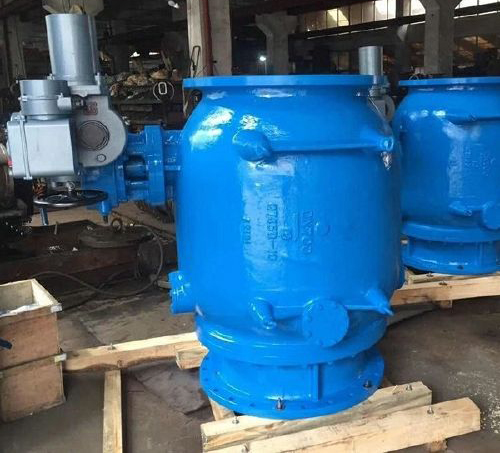

- TL941X10-電動活塞式空氣調流閥
- 39
上一個：電動活塞式調流閥 下一個:多功能調流活塞閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多TL941X10-電動活塞式空氣調流閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品說明書資料介紹
是一種可以控製管道空氣不穩定流的一種閥門又叫做空氣穩流閥，由電動執行器帶動渦輪蝸杆傳動閥內曲柄帶動活塞作往複動作實現調流。適用於空氣，也可以用於水管道使用。廣泛用於汙水處理廠，水廠，引水工程等介質為空氣、水的管網係統，起調節管道介質流量、流態以及調節管網壓力的作用。
用途
對高壓力和大壓差工況具有優越的調節和控製功能，具有消能、降噪、減振及防氣蝕的特點。能有效地提高係統安全可靠性，滿足係統自動化控製要求。
結構原理
電動調流調壓閥由閥體、活塞、曲柄、連杆、消能裝置、閥杆、軸套、閥座、密封圈等主要部件組成。活塞式結構，活塞式控製閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒裏由導軌引導 沿管路 作軸向運動，因而改變流道麵積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。
優點
一、TL941X10-電動活塞式空氣調流閥解決氣蝕問題
扇葉是由均勻分布的導流葉片，將上遊介質均勻分為 許多股小流，並引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向，這樣產生氣蝕的氣泡被限製在管道 ，而且完全被水包圍，即使這些氣泡失穩而破 裂，由於它們在管道 而非管道和閥門壁麵，故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸，鼠籠槽根據操作工況而定，介質（水）通過鼠籠外周節流成為多股高速流體，沿徑向鼠籠 噴射互相撞擊，由此將氣蝕限定在鼠籠 ，動能因對撞而消失，不全時閥門和管道產生氣蝕破壞。
Ｃ. 實列 給出操作條件 上遊壓力 P1 =22bar 下遊壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式，
二、TL941X10-電動活塞式空氣調流閥具有線性調節特性
三、TL941X10-電動活塞式空氣調流閥流體在流線性閥體內無紊流現象，故無震動。
△P=K·（ρ/2）·V2
公式中：△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa）
V為流速，單位m/s
K為壓損係數
ρ為密度，單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑：DN100～DN1800
壓力等級：PN10～PN100
介質：水、空氣、天然氣、煤氣、蒸汽。
溫度：正常-10℃～135℃高溫根據要求。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的TL941X10-電動活塞式空氣調流閥產品，請您根據TL941X10-電動活塞式空氣調流閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
產品說明書資料介紹
是一種可以控製管道空氣不穩定流的一種閥門又叫做空氣穩流閥，由電動執行器帶動渦輪蝸杆傳動閥內曲柄帶動活塞作往複動作實現調流。適用於空氣，也可以用於水管道使用。廣泛用於汙水處理廠，水廠，引水工程等介質為空氣、水的管網係統，起調節管道介質流量、流態以及調節管網壓力的作用。
用途
對高壓力和大壓差工況具有優越的調節和控製功能，具有消能、降噪、減振及防氣蝕的特點。能有效地提高係統安全可靠性，滿足係統自動化控製要求。
結構原理
電動調流調壓閥由閥體、活塞、曲柄、連杆、消能裝置、閥杆、軸套、閥座、密封圈等主要部件組成。活塞式結構，活塞式控製閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒裏由導軌引導 沿管路 作軸向運動，因而改變流道麵積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。
優點
一、TL941X10-電動活塞式空氣調流閥解決氣蝕問題
扇葉是由均勻分布的導流葉片，將上遊介質均勻分為 許多股小流，並引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向，這樣產生氣蝕的氣泡被限製在管道 ，而且完全被水包圍，即使這些氣泡失穩而破 裂，由於它們在管道 而非管道和閥門壁麵，故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸，鼠籠槽根據操作工況而定，介質（水）通過鼠籠外周節流成為多股高速流體，沿徑向鼠籠 噴射互相撞擊，由此將氣蝕限定在鼠籠 ，動能因對撞而消失，不全時閥門和管道產生氣蝕破壞。
Ｃ. 實列 給出操作條件 上遊壓力 P1 =22bar 下遊壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式，
二、TL941X10-電動活塞式空氣調流閥具有線性調節特性
三、TL941X10-電動活塞式空氣調流閥流體在流線性閥體內無紊流現象，故無震動。
△P=K·（ρ/2）·V2
公式中：△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa）
V為流速，單位m/s
K為壓損係數
ρ為密度，單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑：DN100～DN1800
壓力等級：PN10～PN100
介質：水、空氣、天然氣、煤氣、蒸汽。
溫度：正常-10℃～135℃高溫根據要求。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的TL941X10-電動活塞式空氣調流閥產品，請您根據TL941X10-電動活塞式空氣調流閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
