- 隔膜閥
- 襯氟隔膜閥
- G41F46
- G41F46襯氟隔膜閥
- 576
襯氟隔膜閥是一種特殊形式的截斷閥，出現於20世紀20年代。它的啟閉件是一塊用軟質材料製成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
襯氟隔膜閥的產品原理：
隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置，其結構形式與一般閥門大不相同，是一種特殊形式的截斷閥，它的啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料複合）製成的隔膜組成，並將閥體內腔隔開以達到截斷管內介質之目的。
|
|
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不鏽耐酸鑄鋼 | 超低碳不鏽耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯裏/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 隔膜 | FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠） | |||||
| 5 | 支架 | PTFE(F4) | CF8 | CF8 | |||
| 6 | 閥杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 7 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 手輪 | WCB | WCB | WCB | |||
|

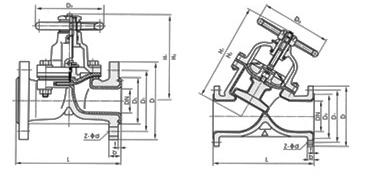

襯氟隔膜閥主要外形和連接尺寸
|
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 680 | 370 | 335 | 310 | 3 | 24 | 12-φ28 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
1、複合隔膜將閥體下部腔與閥蓋內腔隔開，並與之形成直流通道，使隔膜上部的閥杆，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、做為執行元件的膜件由於頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。
3、利用FEP（Teflon)氟塑料與全成橡膠複合而成的隔膜的帶有Teflon氟塑料襯裏層的閥門，可適於除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
4、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯裏性能表”。
襯氟隔膜閥的用途：
襯氟隔膜閥廣泛應用於硫酸，氫氟酸，磷酸，氯氣，強堿，王水等具有強腐蝕性的介質的管道中。
襯氟隔膜閥安裝使用和注意事項
1.閥門應存放在幹燥通風的室內，嚴禁堆迭放置。
2.庫存閥門的通路兩端必須封口，以防異物進入內腔而損傷密封部件。且應避免與油類或其它易燃物品接觸。
3.本閥的金屬加工表麵應清除汙垢，並塗以防鏽劑。
4.襯膠層或橡膠隔膜表麵切勿塗刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命。
5.在存放期間或停用期間，應逆時針旋轉手輪，使閥門處於微啟狀態，避免使隔膜因長期受壓而失去彈性。
6.運輸過程中或安裝時，吊索不得係結在手輪或閥杆上。並嚴禁與其它金屬或硬質物撞擊，以防損傷零件和襯層。 字串6
7.安裝前，應仔細核對管路的運行條件及介質是否與本閥規定的適用範圍相符，避免選型不當而造成不必要的損失，乃致發生意外事故。
8.本閥除不宜應用於真空管路外，可在管路的任意位置安裝作雙向流動，但應確保操作和維修的方便。
9.安裝時，應將閥體內腔清洗幹淨，防止汙垢卡阻或損傷密封部件，並檢查各部位連接螺栓是否均（jun1）勻緊固。
10.運行中必須經常檢查與介質接觸的部件，並按實際使用情況，定期更換易損部件。
