- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 手動對夾式蝶閥
- D71X

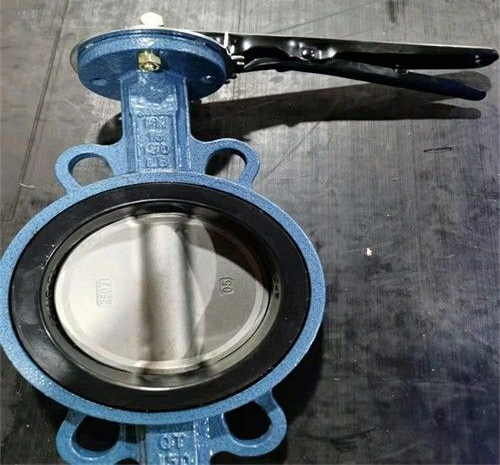

- D71X-手動對夾式蝶閥
- 243
上一個：法蘭軟密封蝶閥 下一個:對夾軟密封蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D71X-手動對夾式蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻係數小，流量特性趨於直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用於溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、汙水、食品、供暖、燃氣、船舶、水電、冶金、能源係統以及輕紡等行業。
蝶閥安裝時，先關閉閥門，後進行安裝，以防止碰傷蝶板密封麵。兩管道法蘭而應平行，使得裝緊後閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大於5mm，以防壓板受壓位置不對而變形失效。
D71X-手動對夾式蝶閥性能參數：
D71X-手動對夾式蝶閥材料選用和適宜溫度
附件的選項
根據不同控製和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D71X-手動對夾式蝶閥產品，請您根據D71X-手動對夾式蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻係數小，流量特性趨於直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用於溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、汙水、食品、供暖、燃氣、船舶、水電、冶金、能源係統以及輕紡等行業。
蝶閥安裝時，先關閉閥門，後進行安裝，以防止碰傷蝶板密封麵。兩管道法蘭而應平行，使得裝緊後閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大於5mm，以防壓板受壓位置不對而變形失效。
D71X-手動對夾式蝶閥性能參數：
| 公稱通徑DN(mm) | 50～1200 |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 連接形式 | 對夾式 |
| 閥板形式 | 垂直板式 |
| 配置執行機構 | GT、AT、AR、AW係列單雙作用氣動執行器 |
| 控製方式 | 開關型(開關兩位控製)、調節型(4～20mA控製) |
D71X-手動對夾式蝶閥材料選用和適宜溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟 | 矽橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | |
| 耐溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
附件的選項
根據不同控製和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D71X-手動對夾式蝶閥產品，請您根據D71X-手動對夾式蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
