產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 減壓閥

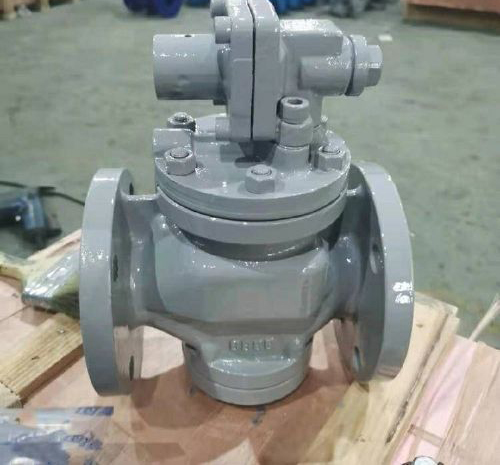

- 法蘭高敏捷度蒸汽減壓閥
- YG43H
- YG43H-法蘭高敏捷度蒸汽減壓閥
- 90
上一個:可調式減壓閥 下一個:螺紋高敏捷度減壓閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YG43H-法蘭高靈敏度蒸汽減壓閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、YG43H-法蘭高靈敏度蒸汽減壓閥產品概述:
屬於先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流麵積的大小,實現減壓穩壓功能。主要用於蒸汽管路,適用於進口壓力變化大,流量變化大的蒸汽管路。
二、YG43H-法蘭高靈敏度蒸汽減壓閥產品特點:
在普通減壓閥基礎上做了以下改進,加大了活塞麵積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方麵提高了產品的性能。
1、提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上遊壓力變化,流量變化等因素引起的壓力偏差。
2、改善了流線分布,降低了噪聲。
3、改進了密封麵結構,延長了密封麵壽命。
三、YG43H-法蘭高靈敏度蒸汽減壓閥零部件材料:
閥體 閥蓋 底蓋:WCB
閥座 閥瓣:2Cr13
缸套 活塞:鋁鐵青銅
膜片:PH15-7Mo
活塞環:對位聚苯
導閥座 導閥瓣:2Cr13
主閥彈簧:50CrVA
導調主彈簧:50CrVA
調節彈簧:60Si2Mn
主要外形及尺寸 :
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YG43H-法蘭高靈敏度蒸汽減壓閥產品,請您根據YG43H-法蘭高靈敏度蒸汽減壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、YG43H-法蘭高靈敏度蒸汽減壓閥產品概述:
屬於先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流麵積的大小,實現減壓穩壓功能。主要用於蒸汽管路,適用於進口壓力變化大,流量變化大的蒸汽管路。
二、YG43H-法蘭高靈敏度蒸汽減壓閥產品特點:
在普通減壓閥基礎上做了以下改進,加大了活塞麵積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方麵提高了產品的性能。
1、提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上遊壓力變化,流量變化等因素引起的壓力偏差。
2、改善了流線分布,降低了噪聲。
3、改進了密封麵結構,延長了密封麵壽命。
三、YG43H-法蘭高靈敏度蒸汽減壓閥零部件材料:
閥體 閥蓋 底蓋:WCB
閥座 閥瓣:2Cr13
缸套 活塞:鋁鐵青銅
膜片:PH15-7Mo
活塞環:對位聚苯
導閥座 導閥瓣:2Cr13
主閥彈簧:50CrVA
導調主彈簧:50CrVA
調節彈簧:60Si2Mn
主要外形及尺寸 :
| 公稱通徑 DN | 外 形 尺 寸 | 連 接 尺 寸 | |||||||||||
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 |
