- 截止閥

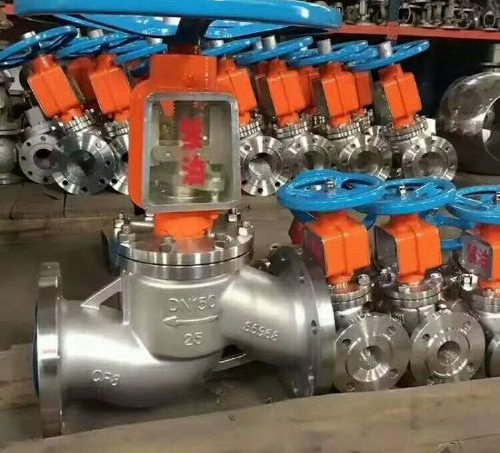

- 氧氣截止閥
- YJ41FPN16~40
- YJ41FPN16~40-氧氣截止閥
- 43
上一個：氣動高溫高壓截止閥 下一個:高壓截止閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YJ41FPN16~40-氧氣截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
YJ41FPN16~40-氧氣截止閥產品說明書資料介紹
YJ41FPN16~40-氧氣截止閥是一種廣泛應用於鋼鐵、冶金、石化、化工等用氧工程的管網中。該類產品除了具有普通閥門的功能外，又有其自身的特點。在製造時嚴格的禁油措施，並且零件在安裝前均進行嚴格的脫脂處理。主要用來接通或截斷管路中的介質，一般不用來調節流量，適用的壓力範圍很廣。是為氧氣管網特殊設計的閥門，廣泛應用於鋼鐵、冶金、石化、化工等用氧工程的管網中．
結構特點
1、對於公稱壓力PN≥1．6MPa、DNl25～200內旁通結構；DN250～500帶外旁通閥結構。其目的是減小閥前、閥後的壓力差以避免高流速、高衝刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對於DN≥125的閥門介質高進低出的流向，一方麵足內旁通閥結構上的需要，另一方麵由於介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。並有明顯的禁油標記。
5、全部零件嚴格的脫脂處理。
設計與製造標準
設計與製造：GB12235
法蘭尺寸：GB9113
結構長度：GB12221
檢驗與實驗：GB/T13927
性能參數
外形尺寸
外形圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YJ41FPN16~40-氧氣截止閥產品，請您根據YJ41FPN16~40-氧氣截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
YJ41FPN16~40-氧氣截止閥產品說明書資料介紹
YJ41FPN16~40-氧氣截止閥是一種廣泛應用於鋼鐵、冶金、石化、化工等用氧工程的管網中。該類產品除了具有普通閥門的功能外，又有其自身的特點。在製造時嚴格的禁油措施，並且零件在安裝前均進行嚴格的脫脂處理。主要用來接通或截斷管路中的介質，一般不用來調節流量，適用的壓力範圍很廣。是為氧氣管網特殊設計的閥門，廣泛應用於鋼鐵、冶金、石化、化工等用氧工程的管網中．
結構特點
1、對於公稱壓力PN≥1．6MPa、DNl25～200內旁通結構；DN250～500帶外旁通閥結構。其目的是減小閥前、閥後的壓力差以避免高流速、高衝刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對於DN≥125的閥門介質高進低出的流向，一方麵足內旁通閥結構上的需要，另一方麵由於介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。並有明顯的禁油標記。
5、全部零件嚴格的脫脂處理。
設計與製造標準
設計與製造：GB12235
法蘭尺寸：GB9113
結構長度：GB12221
檢驗與實驗：GB/T13927
性能參數
| 型號 | 公稱壓力 | 殼體試驗壓力Ps(Mpa) | 氣密封試驗 | 適用溫度(℃) | 適用介質 | |
| 水 | 氣 | |||||
| YJ41W-25P | 2.5 | 3.8 | 2.5 | 2.5 | 常溫 | 氧氣 |
| YJ41W-40P | ||||||
| YJ41W-40P、YJ41W-40R | |||||||||||||
| 公稱通徑 | 尺寸 (mm) | ||||||||||||
| DN(mm) | L | D | D1 | D2 | D6 | b | f | fz | z-фd | Dz | i | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-ф14 | 82 | 10 | 202 | 100 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-ф14 | 95 | 13 | 225 | 100 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-ф14 | 98 | 15 | 236 | 125 |
| 32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-ф18 | 120 | 28 | 312 | 180 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-ф18 | 135 | 20 | 328 | 160 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-ф34 | 480 | 88 | 975 | 720 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-ф34 | 520 | 100 | 1115 | 800 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-ф41 | 650 | 140 | 1425 | 900 |
