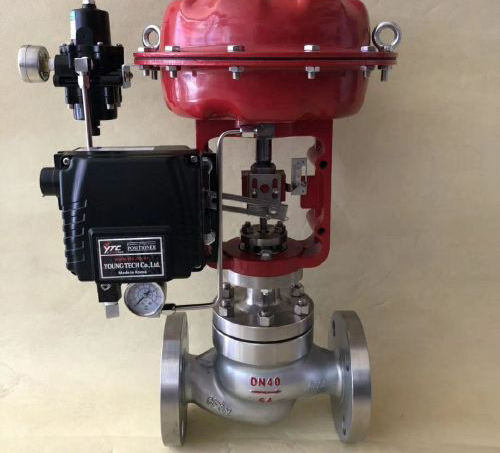

YSIQ1025K-氣動薄膜智能型調節閥說明書資料介紹:
YSIQ1025K-氣動薄膜智能型調節閥用於化工、石油、冶金、電站、輕紡、造紙和製藥等工業生產過程的自動化調節和遠程控製精確控製氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。公稱壓力PN1.6 4.0 6.4MPa;公稱通徑DN15~300mm;適用流體溫度有-19~+350℃;
特點:
1.YSIQ1025K-氣動薄膜智能型調節閥是自動化控製係統中儀表的執行單元,電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控製係統輸入的0-10mA DC或4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控製(段幅信號),從而改變閥門開度位移,達到對流體介質的工藝參數精確調節控製。
2.YSIQ1025K-氣動薄膜智能型調節閥按作用模式可分;正作用:氣閉式-常開型(當信號壓力增大時閥位向下位移),《B型》。反作用:氣開式-常閉型(當信號壓力增大時閥位向上位移)
3.氣動單座調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,特別適用於允許泄漏小且閥前閥後壓差不大的工作場合。
4.直通低流阻單座為無底蓋頂導向結構,它隻有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大,閥芯導向部分的導向麵積大,具有抗振性能強等特點,適用於對介質泄漏量及調節精度有嚴格要求的場合,但由於閥結構上的原因,閥杆上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥隻適合於工作壓差較小的場合。
5.通過改變閥芯形狀的設計;不同的閥芯形狀會得到不同流量特性:等百分比(對數)性、直線性、特性。
6.根據使用工況要求,閥芯可設計製作成;軟質密封結構(適用於-20~+120℃溫度範圍內要求嚴密閉性的酸堿類、氣體類等介質)。
技術參數選型表
閥座直徑253240506580100125150200250300
額定流量係數Cv等百分比101625406310016025040063010001400
直線1117.627.5446911017627544069011001500
公稱通徑行程可選流量係數Cv(★標準型 ●推薦 ○定製)
DN2516 mm
DN3225 mm
DN40
DN50
DN6540mm
DN80
DN100
DN12560mm
DN150
DN200
DN250100mm
DN300
氣動執行機構ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
膜片有效麵積Ae (cm2)3505609001600
作用方式彈簧範圍金屬密封允許壓差(MPa)
氣開20-100KPa32.252.251.952.362.041.671.411.411.140.650.55
40-200 KPa6.46.46.46.46.46.46.46.46.46.41.551.4
80-240 KPa6.46.46.46.46.46.46.46.46.46.44.084.08
氣關20-100KPa1.51.131.130.981.181.020.840.710.710.570.650.55
訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱;
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
