我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多不鏽鋼截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

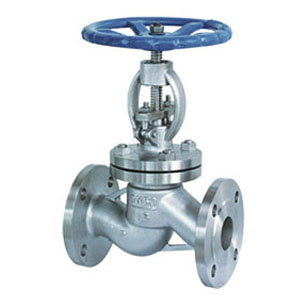

不鏽鋼截止閥J41W產品介紹：J41W不鏽鋼截止閥適用於各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。 合金鋼截止閥適用於耐高溫的蒸汽、油品管道上，具有耐高溫特點。

不鏽鋼截止閥J41W應用範圍：
不鏽鋼截止閥J41W主要材質為：CF8、CF3、CF8M、CF3M 、2520、雙相不鏽鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。產品主要應用於石化、化工、電力、冶金、醫藥、食品等行業。

J41W不鏽鋼截止閥產品型號：J41W-16P、J41W-16R、J41W-16RL、J41W-25P、J41W-25R、J41W-25RL、J41W-40P、J41W-40R、J41W-40RL、J41W-64P、J41W-64R、J41W-64RL

型 號 Type	公稱壓力 Nominal pressure	試驗壓力Test pressure			工作溫度(℃) Working Temperature	適用介質 Suitable Medium
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝 酸 類
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋 酸 類
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝 酸 類
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋 酸 類

不鏽鋼截止閥J41W結構特點：
1、結構先進、密封可靠、性能優良、造型美觀。提高了閥杆的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘衝擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用範圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、不鏽鋼截止閥適用於各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用於耐高溫的蒸汽、油品管道上，具有耐高溫特點。

不鏽鋼截止閥J41W標準規範：
設計製造標準：GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

不鏽鋼截止閥J41W零件材料與工況：

零件名稱 Part name	材 料Material
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
閥體、閥蓋 Body donnet	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥 板 Wedge gate
閥 杆 Stem
閥杆螺母 Stem	鋁鐵青銅Al bronze
手 輪 Hand wheel	灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron

不鏽鋼截止閥外形及結構尺寸

不鏽鋼截止閥J41W-16P J41W-16R J41W-16L J41W-16RL 外形及結構尺寸

型 號 Type	公稱通徑 DN	尺 寸
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

不鏽鋼截止閥J41W-25P J41W-25R J41W-25L J41W-25RL 外形及結構尺寸

型號 Type	公稱通徑 DN	尺 寸
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550

​
