  • 所屬係列：
  • 產品名稱：
  • 產品型號：
  • 關鍵字標簽：
  • 瀏覽次數：
  • 通用閥門
  • 渦街流量計
  • HL-LU

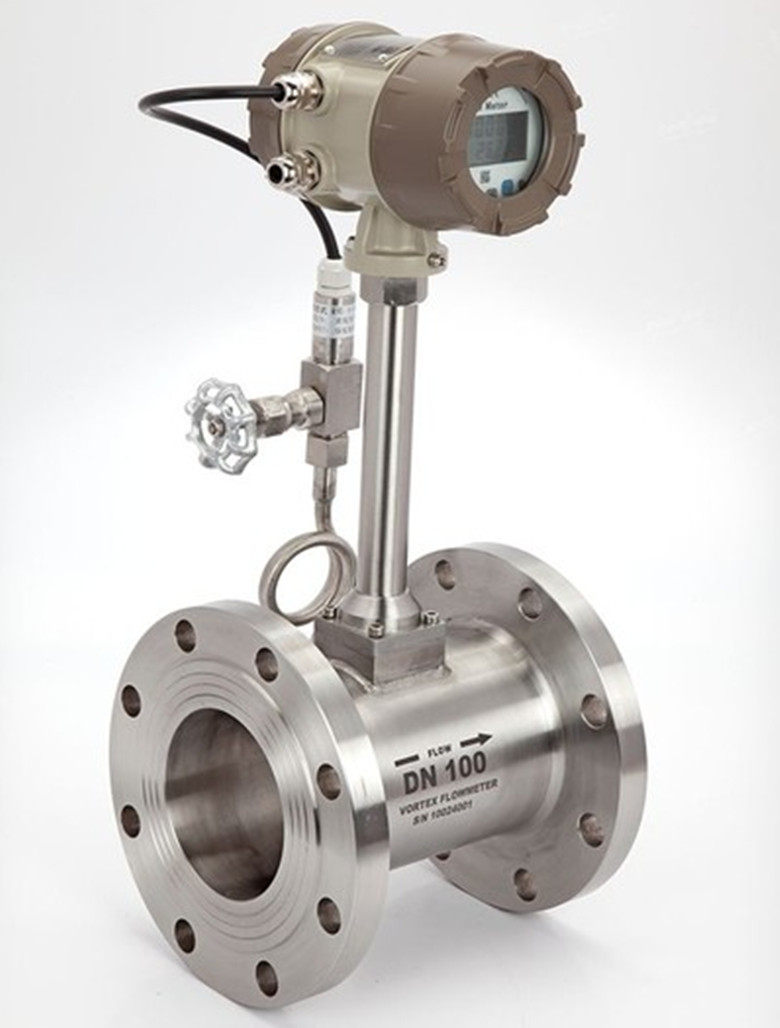

  • HL-LU係列渦街流量計
  • 265
HL-LU係列渦街流量計主要用於工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字係統配套使用,是一種比較先進、理想的流量儀表。
HL-LU係列渦街流量計原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下遊非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為U1，旋渦發生體迎流麵寬度為d，表體通徑為D，即可得到以下關係式：
f=SrU1/d=SrU/md（1）
式中U1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形麵積與管道橫截麵麵積之比
管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr(2)
K=f/qv=[πD2md/4Sr]-1(3)
式中K--流量計的儀表係數，脈衝數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關係圖。由圖可見，在ReD=2×104～7×106範圍內，Sr可視為常數，這是儀表正常工作範圍。當測量氣體流量時，VSF的流量計算式為(4)
式中qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮係數。
由上式可見，VSF輸出的脈衝頻率信號不受流體物性和組分變化的影響，即儀表係數在一定雷諾數範圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
HL-LU係列渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高渦街流量計的耐高溫及抗振動性能，我公司新近開發出了HLLU改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
在實際應用中，往往最大流量遠低於儀表的上限值，隨著負荷的變化，最小流量又往往會低於儀表的下限值，儀表並非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，並選用較小口徑的儀表以利於儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研製的縱斷麵形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度並計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用於氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆測量介質：氣體、液體、蒸氣
◆口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
◆法蘭連接式口徑選擇100,150,200
◆流量測量範圍正常測量流速範圍雷諾數1.5×104～4×106；氣體5～50m/s;液體0.5～7m/s
正常測量流量範圍液體、氣體流量測量範圍見表2；蒸氣流量範圍見表3
◆測量精度1.0級1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃-25℃～250℃
◆輸出信號脈衝電壓輸出信號高電平8～10V低電平0.7～1.3V
◆脈衝占空比約50%,傳輸距離為100m
◆脈衝電流遠傳信號4～20mA,傳輸距離為1000m
◆儀表使用環境溫度:-25℃～+55℃濕度:5～90%RH50℃
◆材質不鏽鋼,鋁合金
◆電源DC24V或鋰電池3.6V
◆防爆等級本安型iaIIbT3-T6
◆防護等級IP65

HL-LU係列渦街流量計產品選型

代號

通徑

液體標準範圍m³/h  可選範圍m³/h  氣體標準範圍m³/h  可選範圍m³/h

HL-LU-15

DN15

1~6                            0.8~8

5~30    5~60

蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計

HL-LU-20

DN20

1.2~8                        1~15

6~50    6~60

HL-LU-25

DN25

2~16                         1.6~18

8~60    8~120

HL-LU-32

DN32

2.2~20                      1.8~30

14~100  14~150

HL-LU-40

DN40

2.5~25                      2~48

18~180  18~310

HL-LU-50
HL-LU-65

DN50
DN65

3.5~35                      3~70
6~60                          5~85

30~300  30~480
50~500         50~800

HL-LU-80

DN80

13~130                    10~170

70~700        70~1230

 HL-LU-100

DN100

20~200                    15~270

100~1000   100~1920

 HL-LU-125

HL-LU-150

DN125

DN150

30~300                     25~450

50~500                    40~630

150~1500  140~3000

200~2000   200~4000

HL-LU-200

DN200

100~1000               80~1200

400~4000   320~8000

HL-LU-250

DN250

150~1500               120~1800

600~6000   550~11000



代號

功能1

N

無溫壓補償

Y

有溫壓補償



代號

輸出型號

F1

4-20mA輸出（二線製）

F2

4-20mA輸出（三線製）

F3

RS485通訊接口



代號

被測介質

J1

液體

J2

氣體

J3

蒸汽



代號

連接方式

L1

法蘭卡裝式

L2

法蘭連接式



代號

功能2

E1

1.0級

E2

1.5級

T1

常溫

T2

高溫

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不鏽鋼

B2

碳鋼



儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一） 安裝環境要求：
1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2． 避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下遊2D處加設管道緊固裝置，並加防振墊，加強抗振效果。
5． 儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）   儀表管道安裝要求：
渦街流量儀表對安裝點的上下遊直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下遊直管段長度要求見圖
DN為儀表工稱口徑                                                                單位:mm



注:調節閥盡可能不安裝在渦街流量儀表的上遊,而應安裝在渦街流量儀表的下遊10D處。上、下遊配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關係
0.98Db≤Dp≤1.05Db
         上、下遊配管應與流量儀表表體內徑同心，它們之間的不同軸度應小於0.05Db
         儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
         測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下遊3-5D處，測溫孔應設置在下遊6-8D處，見圖。D為儀表工稱口徑，單位：mm
儀表在在管道上可以水平、垂直或傾斜安裝。
        測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
        測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖所示
