- 球閥

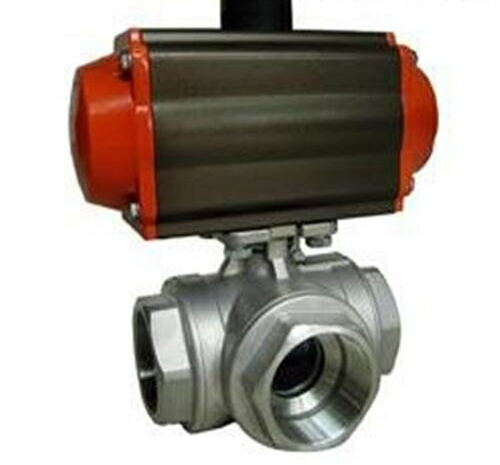

- 氣動高壓三通球閥
- Q614N/Q615N
- Q614N/Q615N-氣動高壓三通球閥
- 106
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q614N/Q615N-氣動高壓三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q614N/Q615N-氣動高壓三通球閥簡介：
Q614N/Q615N-氣動高壓三通球閥分為內螺紋、外螺紋、焊接式、法蘭式等三種連接方式。高壓三通球閥可采用智能控製與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控製運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥杆帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。廣泛應用於石油、化工、教學設備、輕工、高壓設備、製藥、天然氣、造紙等工業自動控製係統中，作遠距離集中控製或就地控製。
主要技術參數：
執行器技術參數：
主要零件材料：
主要性能規範：
產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：執行器形式、控製方式、控製信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q614N/Q615N-氣動高壓三通球閥產品，請您根據Q614N/Q615N-氣動高壓三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q614N/Q615N-氣動高壓三通球閥簡介：
Q614N/Q615N-氣動高壓三通球閥分為內螺紋、外螺紋、焊接式、法蘭式等三種連接方式。高壓三通球閥可采用智能控製與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控製運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥杆帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。廣泛應用於石油、化工、教學設備、輕工、高壓設備、製藥、天然氣、造紙等工業自動控製係統中，作遠距離集中控製或就地控製。
主要技術參數：
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥體形式 | 法蘭式、焊接式、螺紋式 | |||||||||||
| 公稱壓力 | PN10.0、16.0、25.0、32.0、36.0、42.0 MPa；ANSI 600、900、1500、2500LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用於2"以內) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作範圍 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小於額定KV0.01% | |||||||||||
| 配置執行機構 | GT、AT、ST、SR係列單雙作用氣動執行器 | |||||||||||
| 控製方式 | 開關兩位控製能、4～20mA模擬量信號控製 |
執行器技術參數：
| 執行器型號 | GT、SR、ST、AT、AW係列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要零件材料：
| 零件名稱 | 材料 | |||
| 閥體、閥蓋 | A105鍛鋼 | 304鍛鋼 | 316鍛鋼 | 316L鍛鋼 |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥杆 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 |
主要性能規範：
| 公稱通徑DN(mm) | DN15-300 | |||||
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：執行器形式、控製方式、控製信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
