產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 氣動二片式球閥
- Q611F

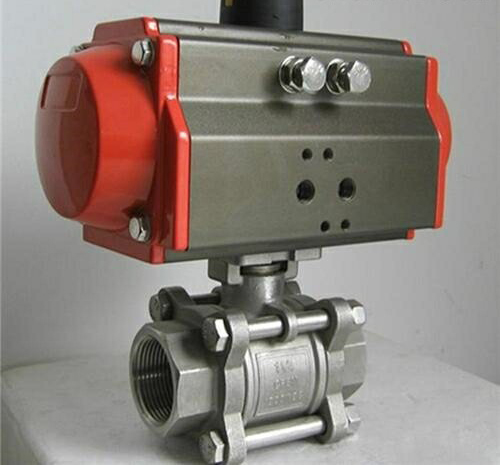

- Q611F-氣動二片式球閥
- 107
上一個:氣動高壓三通球閥 下一個:氣動三通襯氟球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q611F-氣動二片式球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、Q611F-氣動二片式球閥概述
閥體鑄造采用國外引進的先進工藝,結構合理、造型美觀。二片式球閥分為整體式、兩段式及三段式。閥杆采用倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被衝出。閥座采用彈性密封結構,密封可靠,啟閉輕鬆。
二、Q611F-氣動二片式球閥二片式球閥 特點
流體阻力小,其阻力係數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠,目前球閥的密封麵材料廣泛使用塑料、密封性好,在真空係統中也已廣泛使用。操作方便,開閉迅速,從全開到全關隻要旋轉90°,便於遠距離的控製。維修方便,氣動球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
二、Q611F-氣動二片式球閥二片式球閥性能規範
三、Q611F-氣動二片式球閥氣動二片式內螺紋球閥 尺寸及重量
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q611F-氣動二片式球閥產品,請您根據Q611F-氣動二片式球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q611F-氣動二片式球閥概述
閥體鑄造采用國外引進的先進工藝,結構合理、造型美觀。二片式球閥分為整體式、兩段式及三段式。閥杆采用倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被衝出。閥座采用彈性密封結構,密封可靠,啟閉輕鬆。
二、Q611F-氣動二片式球閥二片式球閥 特點
流體阻力小,其阻力係數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠,目前球閥的密封麵材料廣泛使用塑料、密封性好,在真空係統中也已廣泛使用。操作方便,開閉迅速,從全開到全關隻要旋轉90°,便於遠距離的控製。維修方便,氣動球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
二、Q611F-氣動二片式球閥二片式球閥性能規範
| 公稱通徑DN(mm) | 15-65 | |||||||
| 適用 工況 | 適用介質 | 水蒸汽、油品 | 硝酸類 | 醋酸類 | ||||
| 適用溫度 | -28℃~350℃ | |||||||
| 執行器 | 型號 | 63係列、SW係列 | ||||||
| 氣源壓力 | 0.4~0.7MPa | |||||||
| 材料材料代號 | C | P | R | |||||
| 主要 零件 | 閥體 | WCB | CF8 304 | CF8M 316 | ||||
| 球板 | WCB | CF8 304 | CF8M 316 | |||||
| 閥杆 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | |||||
| 密封圈 | 增強聚四氟乙烯 對位聚笨 | |||||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||||
| 二段式不鏽鋼球閥按用戶要求可做成外螺紋連接型卡箍型 | ||||||||
三、Q611F-氣動二片式球閥氣動二片式內螺紋球閥 尺寸及重量
| 公稱通徑DN/mm | 管螺紋G/in | 尺寸 | 重量 | |||||
| D1 | L | L1 | L0 | D | H | |||
| 15 | G1/2 | 48 | 90 | 45 | 140 | 34.6 | 76 | 0.87 |
| 20 | G3/4 | 58 | 100 | 50 | 160 | 41.6 | 81 | 2 |
| 25 | G1 | 66 | 115 | 58 | 180 | 53.1 | 92 | 4 |
| 32 | G1 1/4 | 80 | 130 | 64 | 200 | 63.5 | 112 | 5 |
| 40 | G1 1/2 | 92 | 150 | 75 | 250 | 69.3 | 121 | 7.5 |
| 50 | G2 | 114 | 180 | 90 | 300 | 86.5 | 137 | 10 |
| 65 | G2 1/2 | 136 | 190 | 100 | 300 | 104 | 147 | 12 |
